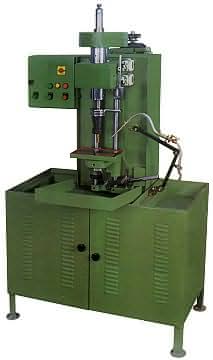

Dikey Vida Dişi Açma Makinası

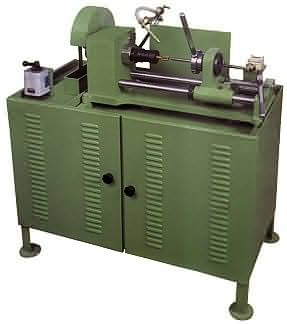

Yatay Vida Dişi Açma Makinası





Vida Dişi Açma Makinaların Özellikleri:

Vida dişi açma makinaları, dişli şanzıman tahriklidir ve hızları bir çark ile ayarlanabilmektedir. Vida dişi kılavuzu veya lokması kullanarak iç ve dış vida dişi açmaktadırlar. Dikey makinadaki ana mili, vidalı kılavuz mili sayesinde otomatik olarak hareket etmektedir. Ana milin hareketi, son şalterleri ile döndürülebilmekte ve durdurulabilmektedir. Tüm dişliler ve millere su verilmiştir ve yüzeyleri taşlanmıştır. Kılavuz millerinin yüzeyleri sert krom kaplıdır. Yatay vida dişi açma makinasında punta başı, bronz burçlar içersinde sert krom kaplı millerin üzerinde hareket etmektedir. Yatay makinalarda vida dişi açma işlemi, durdurucu (yatay model TR-20/25 'de) veya son şalterleri (yatay model TR-20/40 'de) yardımıyla istenilen konuma kadar sürdürülüp döndürülebilmektedir.

Bir soğuk şekillendirme yöntemi olan vida dişi ovalaması, dış vida dişini düz malzemeyi kaydırarak açmaktadır. Vida dişi, iki adet, çalışma yüzeyleri profilli, dönen, silindirik, çelik merdanenin arasında, baskı altında yuvarlanan düz parçanın önceden tespit edilmiş dış çapına açılır. Bu işlem sonucu plastik şekillendirme yolluyla, düz malzemenin bir bölümü dişin tabanını, diğer bir bölümü, malzeme içi liflerini bölmeden, dişin tepesini oluşturur. Vida dişi ovalama tezgahın merdaneleri, birbirine paralel veya hafif açıyla ve ayarlanabilen bir mesafede duran miller üzerinde eş zamanlı olarak dönmekteler. Vida dişi ovalama tezgahın merdaneleri, aşınmaya karşı maksimum dayanıklı, yüksek derecede sert ve mukavemetli, özel, alaşımlı çelikten imal edilmiştirler. Düz parça, sert metal uçlu dayama veya merdanelerin arasında bulunan punta desteğinin üzerine konulur. Sağ, hidrolik hareketli milin, yaklaşma, haddeleme ve serbest bırakma kademelerinden oluşan komple işlemi sonrasında vida dişli parça uzaklaştırılır. Düz parça, vida dişi ovalama tezgahın merdanelerin arasına elden veya otomatik olarak yerleştirilebilir. Gerekli çapa ulaşıldığında vida dişi ovalama tezgahında bulunan bir zamanlayıcı merdanelerin üzerindeki hidrolik basıncı kaldırır ve sağ mili başlama konumuna geri çeker.

LMT USA's axial, radial and tangential thread rolling systems provide the most complete program available in the industry. Capitalizing on our German heritage, LMT USA Inc. remains the industry leader, delivering to you the precision engineered thread rolling systems that were pioneered and perfected by Wilhelm Fette, GmbH. With threading times below one second, you'll experience exceptionally high levels of productivity. Specifically, LMT USA thread rolling heads eliminate the costly multiple passes required in traditional single point thread cutting.

Producing rolled threads in just one pass, LMT USA reduces your cycle time by as much as 90%. LMT USA thread rolling systems also produce a stronger, more accurate thread, by "moving" metal instead of removing metal.

What's more, no other thread rolls outlast LMT USA. You'll find that LMT USA's thread rolling systems adapt to CNC lathes, screw machines and many special machines. Our easy to set-up thread rolling systems consistently deliver fast, accurate and predictable threads.
